4G
术语和缩写词汇表
为了帮助读者更好地理解4G技术，以下按类别整理了本文中涉及的主要术语和缩写：
基础通信技术术语
多址技术
- FDMA (Frequency Division Multiple Access)：频分多址 - 不同用户使用不同频率进行通信
- TDMA (Time Division Multiple Access)：时分多址 - 不同用户在不同时间片内使用同一频率
- CDMA (Code Division Multiple Access)：码分多址 - 不同用户使用不同的扩频码
- OFDMA (Orthogonal Frequency Division Multiple Access)：正交频分多址 - 4G的核心多址技术
- SC-FDMA (Single Carrier FDMA)：单载波频分多址 - 4G上行使用的多址技术
调制与编码技术
- OFDM (Orthogonal Frequency Division Multiplexing)：正交频分复用 - 将数据分成多个子载波传输
- QAM (Quadrature Amplitude Modulation)：正交振幅调制 - 同时调制信号的幅度和相位
- QPSK (Quadrature Phase Shift Keying)：四相移键控 - 基础数字调制方式
- 16QAM/64QAM/256QAM：16/64/256正交振幅调制 - 不同阶数的调制方式，数字越大传输效率越高
- Turbo码：一种高效的信道编码技术，用于纠错
天线与信号处理技术
- MIMO (Multiple Input Multiple Output)：多输入多输出 - 使用多根天线提高传输速率和可靠性
- 波束成形 (Beamforming)：将信号能量集中到特定方向，提高信号强度
- 分集 (Diversity)：利用多个独立的信号路径提高接收可靠性
- 载波聚合 (Carrier Aggregation, CA)：将多个载波频段组合使用，提高传输带宽
- CoMP (Coordinated Multi-Point)：协作多点传输 - 多个基站协调工作
4G网络架构术语
核心网（Core Network）
- EPC (Evolved Packet Core)：演进分组核心网 - 4G的核心网络架构
- MME (Mobility Management Entity)：移动管理实体 - 负责用户认证、位置管理等控制功能
- S-GW (Serving Gateway)：服务网关 - 用户数据转发的本地锚点
- P-GW (PDN Gateway)：PDN网关 - 连接外部数据网络（如互联网）的网关
- HSS (Home Subscriber Server)：归属签约用户服务器 - 存储用户签约信息和认证数据
- PCRF (Policy Control and Charging Rules Function)：策略控制和计费规则功能 - 控制QoS策略
无线接入网（Radio Access Network）
- eNodeB (evolved NodeB)：演进基站 - 4G基站，负责无线信号的发射和接收
- UE (User Equipment)：用户设备 - 手机、平板等终端设备
- 小区 (Cell)：基站覆盖的服务区域
- 宏蜂窝/微蜂窝/皮蜂窝/飞蜂窝：不同规模的蜂窝网络，覆盖范围从大到小
协议栈术语
无线协议层
- PHY (Physical Layer)：物理层 - 负责无线信号的调制、编码、发射和接收
- MAC (Medium Access Control)：媒体接入控制层 - 负责资源调度和多用户接入控制
- RLC (Radio Link Control)：无线链路控制层 - 负责数据分段、重传等
- PDCP (Packet Data Convergence Protocol)：分组数据汇聚协议层 - 负责数据压缩和加密
- RRC (Radio Resource Control)：无线资源控制 - 控制面协议，管理连接和资源
核心网协议
- NAS (Non-Access Stratum)：非接入层 - UE和核心网之间的控制协议
- GTP (GPRS Tunneling Protocol)：GPRS隧道协议 - 核心网内部数据传输协议
- S1-AP：S1接口应用协议 - eNodeB与MME之间的控制面协议
- X2-AP：X2接口应用协议 - eNodeB之间的协议
技术特性术语
传输技术
- HARQ (Hybrid Automatic Repeat Request)：混合自动重传请求 - 快速纠错重传机制
- ARQ (Automatic Repeat Request)：自动重传请求 - 基本重传机制
- CQI (Channel Quality Indicator)：信道质量指示 - 反馈信道状态信息
- AMC (Adaptive Modulation and Coding)：自适应调制编码 - 根据信道质量调整传输参数
干扰管理
- ICIC (Inter-Cell Interference Coordination)：小区间干扰协调
- eICIC (enhanced ICIC)：增强型小区间干扰协调
- 功率控制 (Power Control)：调节发射功率以优化网络性能
- 频率复用 (Frequency Reuse)：多个小区共享频率资源的方式
移动性管理
- 切换 (Handover)：用户从一个基站转移到另一个基站的过程
- 寻呼 (Paging)：网络寻找用户的过程
- 位置更新 (Location Update)：用户向网络报告位置变化
- 漫游 (Roaming)：用户在不同网络间移动使用服务
安全术语
认证与加密
- AKA (Authentication and Key Agreement)：认证与密钥协商 - 4G的安全认证机制
- USIM (Universal Subscriber Identity Module)：通用用户识别模块 - 4G版本的SIM卡
- EEA (EPS Encryption Algorithm)：EPS加密算法 - 用户数据加密
- EIA (EPS Integrity Algorithm)：EPS完整性算法 - 数据完整性保护
- SNOW 3G, AES, ZUC：三种主要的加密算法标准
性能指标术语
速率与延迟
- 峰值速率 (Peak Data Rate)：理论最大传输速度
- 频谱效率 (Spectral Efficiency)：单位带宽内的数据传输效率，单位：bps/Hz
- 延迟 (Latency)：数据传输的时间延迟
- 吞吐量 (Throughput)：实际的数据传输速度
服务质量
- QoS (Quality of Service)：服务质量 - 保证不同业务的传输质量
- 承载 (Bearer)：端到端的数据传输通道
- GBR (Guaranteed Bit Rate)：保证比特率承载
- Non-GBR：非保证比特率承载
标准化组织术语
- 3GPP (3rd Generation Partnership Project)：第三代合作伙伴项目 - 制定移动通信标准的国际组织
- ITU (International Telecommunication Union)：国际电信联盟 - 联合国的通信标准化机构
- Release 8/9/10…：3GPP标准的版本号，数字越大版本越新
- TS (Technical Specification)：技术规范 - 3GPP标准文档的类型
- TR (Technical Report)：技术报告 - 3GPP的技术研究文档
网络管理术语
- OAM (Operations, Administration and Maintenance)：运行、管理和维护
- SON (Self-Organizing Network)：自组织网络 - 网络自动配置和优化
- KPI (Key Performance Indicator)：关键性能指标
- BSR (Buffer Status Report)：缓冲区状态报告 - UE向eNodeB报告数据缓冲情况
移动通信发展历程：从1G到4G
1G时代（1980年代）
背景与特点：
- 技术基础：模拟通信技术，主要使用FDMA（频分多址）
- 出现背景：满足人们移动通话的基本需求
- 代表技术：AMPS（Advanced Mobile Phone System）
- 主要特点：
- 仅支持语音通话
- 通话质量差，易受干扰
- 保密性差，容易被窃听
- 手机体积大，电池续航短
2G时代（1990年代）
背景与特点：
- 技术基础：数字通信技术，采用TDMA/CDMA多址方式
- 出现背景：提高通话质量，增加数据传输能力
- 代表技术：GSM、CDMA、D-AMPS
- 主要改进：
- 数字化信号，通话质量大幅提升
- 支持短信（SMS）服务
- 增强了保密性和安全性
- 手机小型化，电池寿命延长
- 引入了SIM卡概念
GSM、GPRS 和 EDGE，它们是 2G 网络发展的三个阶段。
3G时代（2000年代）
背景与特点：
- 技术基础：宽带CDMA技术，支持分组交换
- 出现背景：互联网普及，需要移动数据服务
- 代表技术：WCDMA、CDMA2000、TD-SCDMA
- 主要特点：
- 数据传输速率大幅提升（2Mbps理论峰值）
- 支持视频通话
- 移动互联网应用兴起
- 多媒体消息服务（MMS）
- 全球漫游能力增强
4G时代（2010年代至今）
背景与特点：
- 技术基础：全IP网络，OFDMA/SC-FDMA多址技术
- 出现背景：智能手机普及，移动互联网爆发式增长
- 代表技术：LTE、LTE-Advanced
- 革命性改进：
- 全IP网络架构
- 超高速数据传输（理论峰值1Gbps）
- 低延迟（<10ms）
- 高频谱效率
- 全面的多媒体支持
4G技术发展与优化过程
4G标准演进路径
LTE Release 8（2008年）
- 基础4G标准：建立了4G的基本框架
- 关键特性：
- 下行峰值速率：100Mbps
- 上行峰值速率：50Mbps
- 延迟：<100ms
- 频谱效率比3G提升2-4倍
LTE Release 9（2009年）
- 改进内容：
- 引入eMBMS（增强型多媒体广播组播服务）
- 支持HeNB（家庭基站）
- 定位服务增强
LTE Release 10（2011年）- LTE-Advanced
- 真正4G标准：满足ITU对4G的全部要求
- 关键技术：
- 载波聚合（Carrier Aggregation）
- 增强型MIMO（最多8×8天线配置）
- 中继技术（Relay）
- 异构网络（HetNet）支持
LTE Release 11-12（2012-2014年）
- 进一步优化：
- CoMP（协作多点传输）
- eICIC（增强型小区间干扰协调）
- 更多载波聚合组合
- VoLTE优化
LTE Release 13-15（2015-2018年）
- 向5G演进：
- NB-IoT（窄带物联网）支持
- eMTC（增强型机器类通信）
- LAA（免许可频谱载波聚合）
- 超高清视频优化
4G核心技术详细分析
OFDM/OFDMA技术
原理与作用：
- OFDM：正交频分复用，将高速数据流分成多个低速子流
- OFDMA：正交频分多址，在OFDM基础上实现多用户接入
- 技术优势：
- 抗多径衰落能力强
- 频谱效率高
- 适合高速数据传输
- 支持灵活的资源分配
MIMO技术
多输入多输出技术：
- 空间分集：提高信号接收可靠性
- 空间复用：在同一频率同时传输多个数据流
- 波束成形：将信号能量集中到特定方向
- 在4G中的应用：
- 2×2 MIMO：基本配置
- 4×4 MIMO：高级配置
- 8×8 MIMO：LTE-A中的最高配置
载波聚合（CA）
技术原理：
- 将多个载波组合使用，扩大传输带宽
- 聚合类型：
- 连续载波聚合
- 非连续载波聚合
- 跨频段载波聚合
- 增益效果：
- 成倍提升数据传输速率
- 更好的频谱资源利用
先进调制技术
高阶调制：
- QPSK：基础调制方式，2比特/符号
- 16QAM：中等调制，4比特/符号
- 64QAM：高阶调制，6比特/符号
- 256QAM：超高阶调制，8比特/符号（LTE-A Pro）

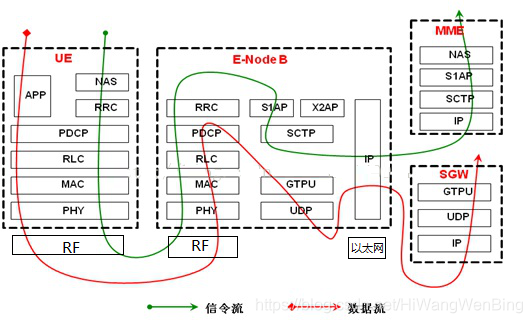

4G数据流向与通信过程分析

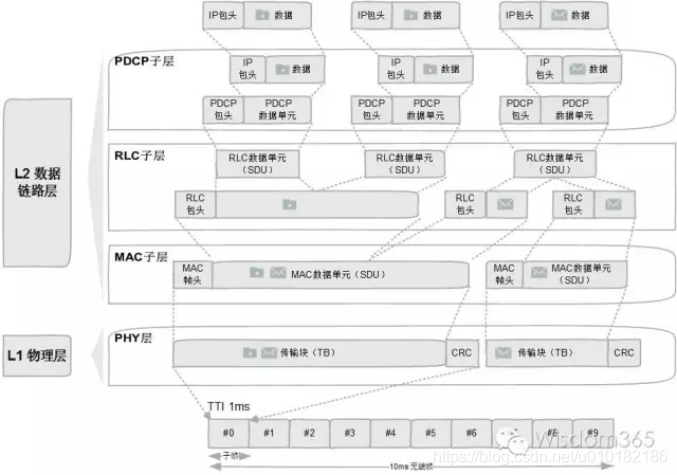

下行数据传输流程
核心网 → eNodeB → 无线信道 → UE
│
├── IP数据包处理
├── PDCP层：加密、压缩
├── RLC层：分段、ARQ
├── MAC层：调度、HARQ
├── PHY层：编码、调制、MIMO处理
└── 天线：波束成形发射
上行数据传输流程
UE → 无线信道 → eNodeB → 核心网
│
├── 功率控制和时序调整
├── SC-FDMA调制
├── MIMO/分集发射
├── MAC层调度请求
├── RLC层重传控制
├── PDCP层处理
└── 核心网路由
各层技术作用分析
物理层（PHY）
- OFDMA/SC-FDMA：多址接入和调制
- MIMO：空间分集和复用
- 信道编码：Turbo码提供纠错能力
- 自适应调制编码：根据信道质量调整传输参数
MAC层
- 调度算法：资源分配优化
- HARQ：快速重传机制
- 载波聚合控制：多载波协调
- 功率控制：干扰管理
RLC层
- 分段重组：适应不同传输块大小
- ARQ：可靠传输保证
- 流控：防止缓冲区溢出
PDCP层
- 头压缩：提高传输效率
- 加密：用户数据保护
- 重排序：保证数据顺序
4G关键性能指标
速率指标
| 指标类型 | LTE | LTE-Advanced |
|---|---|---|
| 下行峰值速率 | 100Mbps | 1Gbps |
| 上行峰值速率 | 50Mbps | 500Mbps |
| 下行频谱效率 | 5bps/Hz | 15bps/Hz |
| 上行频谱效率 | 2.5bps/Hz | 6.75bps/Hz |
延迟指标
- 控制面延迟：<100ms（空闲到激活）
- 用户面延迟：<10ms（单向传输）
- 切换中断时间：<27.5ms（域内）、<40ms（域间）
覆盖与移动性
- 小区边缘频谱效率：下行0.06bps/Hz，上行0.03bps/Hz
- 最大移动速度：350km/h（高速场景）
- 小区半径：30km（低移动性场景）
容量指标
- 活跃用户数：200用户/小区（5MHz带宽）
- 同时激活用户：400用户/小区
4G安全机制与抗干扰技术
认证与密钥管理
AKA认证机制：
UE ←→ MME ←→ HSS
│
├── 相互认证
├── 密钥分发
├── 完整性保护
└── 加密密钥生成
密钥层次结构：
- K：长期密钥（存储在USIM和HSS中）
- KASME：接入安全管理实体密钥
- KeNB：基站密钥
- KUP：用户面加密密钥
- KInt：完整性保护密钥
加密与完整性保护
加密算法：
- EEA1（SNOW 3G）：3GPP标准加密算法
- EEA2（AES）：高级加密标准
- EEA3（ZUC）：中国祖冲之算法
完整性保护：
- EIA1（SNOW 3G）：完整性算法
- EIA2（AES）：基于AES的完整性保护
- EIA3（ZUC）：基于祖冲之的完整性保护
抗干扰机制
频域抗干扰：
- 频率分集：OFDM子载波分集
- 频率选择性调度：避开干扰频点
- 载波聚合：分散干扰影响
空域抗干扰：
- MIMO技术：空间分集和复用
- 波束成形：方向性增益
- 干扰对齐：多小区协作
时域抗干扰：
- HARQ：快速重传
- 自适应调制编码：根据干扰调整参数
- 功率控制：减少同频干扰
小区间干扰协调（ICIC）：
- 静态ICIC：频率规划
- 半静态ICIC：功率控制
- 动态ICIC：实时调度协调
4G相关协议与标准
3GPP标准体系
核心标准文档：
- TS 36.300：总体架构和协议
- TS 36.400系列：RRC协议
- TS 36.300系列：MAC/RLC/PDCP协议
- TS 36.200系列：物理层协议
接口协议标准
空中接口（Uu）：
- 物理层：36.200系列
- MAC层：36.321
- RLC层：36.322
- PDCP层：36.323
- RRC层：36.331
核心网接口：
- S1-AP：eNB与MME之间（控制面）
- GTP-U：eNB与S-GW之间（用户面）
- X2-AP：eNB之间的接口
- Diameter：核心网元素间认证授权
网络管理标准
- OAM：运行、管理、维护
- SON：自组织网络
- TR 36.902：自配置和自优化
GTPU
GTP-U 的核心任务只有一个：高效地传输用户数据。这里的“用户数据”就是您的“货物”，比如您刷视频的图像、微信消息的内容、网页的文字等。
- 全称：GPRS Tunnelling Protocol - User Plane (GPRS隧道协议 - 用户面)
- 作用：在 基站(eNodeB) -> SGW -> PGW 这条路径上，为每个用户的每一条数据流（承载）建立一个专属的“隧道”。
- 工作原理：
- 它像一个“打包工人”，拿到您手机发来的原始IP数据包。
- 然后，它把这个数据包原封不动地装进一个更大的“GTP-U集装箱”里。
- 每个集装箱上都贴着一个唯一的“隧道ID (TEID)”，确保网络设备知道这个货物是谁的，要送到哪里去。
- 最后，这个“集装箱”通过标准的UDP/IP协议在核心网内部的设备之间快速运输。
GTP-U是4G网络用户面的“物流系统”，它不关心货物是什么，只负责把货物从A点快速、准确地运到B点。
SCTP
SCTP 不负责运输普通的用户数据，它运输的是比数据更重要的“信令”，也就是网络设备之间下达的各种“指令”。
- 全称：Stream Control Transmission Protocol (流控制传输协议)
- 作用：一种比TCP更先进、更可靠的传输协议，专门用于承载控制面的信令。
- eNodeB ↔ MME 之间承载 S1AP 信令（如建立连接、切换请求等）。
- eNodeB ↔ eNodeB 之间承载 X2AP 信令（基站间的快速切换协调）。
为什么不用更常见的TCP？
因为SCTP为信令传输提供了两个“杀手锏”功能：
- 多流传输 (Multi-streaming)：
- 问题：想象一下TCP是一条单车道公路。如果前面有一辆慢车（一个消息处理慢了），后面的所有快车（其他消息）都会被堵住，这就是“队头阻塞”。
- SCTP的解决办法：SCTP相当于一条多车道高速公路。一个连接里可以包含多个独立的“流”（车道）。一个车道堵了，其他车道的车（其他用户的信令）完全不受影响，可以继续跑。这对于需要同时处理成百上千用户信令的基站和MME来说至关重要。
- 多宿主 (Multi-homing)：
- 问题：TCP连接建立在一个IP地址对上，如果其中一条物理链路断了，连接就中断了。
- SCTP的解决办法：SCTP可以在两个网络设备之间同时建立两条或多条物理路径（使用不同的IP地址）。如果主路断了，SCTP会自动、无缝地切换到备用路线上，保证信令传输的极高可靠性，就像给指令运输加了双保险。
SCTP是4G网络控制面的“装甲运输系统”，它不求运量最大，但求指令的传输绝对可靠、不拥塞、不中断。
4G通信建立过程
当4G手机开机或从没有信号的区域进入有信号的区域时，它会与移动网络进行一系列复杂的“握手”操作，以建立连接并允许上网和通话。这个过程被称为“附着（Attach）”过程，涉及到手机（UE - User Equipment）、基站（eNodeB）、以及4G核心网（EPC - Evolved Packet Core）中的多个关键网元。
整个连接过程可以概括为以下几个主要阶段：
1. 射频同步与小区搜索：找到“组织”
首先，手机需要“收听”周围的无线电环境，寻找合适的基站进行连接。
- 开机扫描：手机会扫描预设的4G频段，寻找来自基站的同步信号，即主同步信号（PSS）和辅同步信号（SSS）。
- 同步与信息获取：通过解码这些信号，手机可以与基站的时钟和帧结构保持同步。接着，手机会读取基站广播的系统信息块（SIB），其中包含了该小区的关键信息，例如网络运营商信息（PLMN ID）、跟踪区标识（TAI）等。这好比手机在寻找“归属地”和“街道地址”。
2. 无线资源控制（RRC）连接建立：敲开“大门”
一旦手机选定了合适的小区，它需要与基站建立一个基本的信令连接，即RRC连接。这是一个三方握手的过程：
- RRC连接请求 (RRC Connection Request)：手机向基站发送一个请求，表明自己希望建立连接。这个请求中包含了手机的临时身份标识（如S-TMSI，如果之前连接过该网络）以及建立连接的原因（例如，“我要上网”）。
- RRC连接建立 (RRC Connection Setup)：基站收到请求后，如果允许接入，会回复一个建立消息，为手机分配一些基本的无线资源。
- RRC连接建立完成 (RRC Connection Setup Complete)：手机确认收到并应用了配置，向基站发送完成消息。至此，手机和基站之间的“专属通道”初步建立，为后续更高级的信令交互做好了准备。
3. 初始附着（Initial Attach）过程：验证身份与注册
这是整个连接过程中最核心和复杂的部分，涉及到与4G核心网的多个网元进行交互。
a. 附着请求 (Attach Request)
RRC连接建立后，手机会通过这个“专属通道”向移动性管理实体（MME） 发送一个“附着请求”的NAS（非接入层）消息。MME是4G核心网的“大脑”，负责用户的移动性和会话管理。该请求包含了：
- 用户身份：通常是IMSI（国际移动用户识别码），这是存储在SIM卡中的唯一身份标识。为了安全起见，如果手机之前已经成功附着过，MME会分配一个临时的身份标识GUTI（全局唯一临时身份标识），后续的通信将优先使用GUTI，避免在空中频繁传输IMSI。
- 网络能力：手机会告知网络其支持的功能，例如支持的加密算法等。
b. 身份验证与安全加密 (Authentication and Security)
网络必须确认用户的合法性，以防止未经授权的访问。这个过程被称为认证和密钥协商（AKA）：
- 获取认证向量：MME收到附着请求后，会向归属签约用户服务器（HSS） 发送请求，获取该用户的认证信息。HSS是存储用户签约数据和位置信息的中央数据库。
- 挑战与响应：HSS生成一组认证向量（包括一个随机数RAND和一个期望的认证令牌AUTN）并发送给MME。MME将RAND和AUTN发送给手机。
- 双向验证：
- 手机验证网络：手机的SIM卡利用预存的密钥和收到的RAND计算出一个AUTN，并与MME发来的AUTN进行比对。如果一致，则证明网络是合法的，而不是伪基站。
- 网络验证手机：手机使用RAND和密钥计算出一个响应值（RES），并将其发送给MME。MME将收到的RES与HSS提供的期望响应值（XRES）进行比对。如果一致，则手机身份验证通过。
- 生成安全密钥：认证成功后，手机和MME会各自生成一套用于后续通信加密和完整性保护的密钥，确保通话和上网数据的安全。
c. 位置更新 (Location Update)
认证通过后，MME会在HSS中更新该用户的位置信息，表明该用户现在由自己负责管理。这样，当有电话或数据要发给这个手机时，网络就知道应该通过哪个MME来找到它。
d. 建立默认承载 (Default Bearer Setup)
为了让手机能够真正地上网，需要在手机和外部数据网络（如互联网）之间建立一个“数据管道”，这个管道被称为EPS承载（Bearer）。初始附着时建立的是一个默认承载。
- 创建会话请求：MME向服务网关（S-GW） 和分组数据网络网关（P-GW） 发送“创建会话请求”。
- S-GW (Serving Gateway)：负责用户数据的路由和转发，是用户在4G网络中的移动性锚点。
- P-GW (Packet Data Network Gateway)：是4G网络与外部数据网络（如互联网、企业专网）的“大门”，负责IP地址的分配和数据包的过滤。
- IP地址分配：P-GW会为手机分配一个IP地址。
- 建立数据通道：S-GW和P-GW之间，以及eNodeB和S-GW之间会建立起承载资源，形成一条从手机到互联网的完整数据传输路径。
- 附着接受 (Attach Accept)：当默认承载建立成功后，MME会向手机发送“附着接受”消息，该消息中包含了分配给手机的IP地址和GUTI。
4. 附着完成 (Attach Complete)
手机收到“附着接受”消息后，会向MME回复一个“附着完成”消息，确认整个过程成功。
X2切换
G LTE网络中一种非常快速和高效的切换方式。它的核心特点是两个基站（eNodeB）之间可以直接通过X2接口进行通信和协调，从而最大程度地减少了核心网（EPC）的介入，大大降低了切换时延和数据中断时间。
要实现高效的X2切换，需要满足以下关键条件：
- 存在X2接口：源基站（Source eNodeB）和目标基站（Target eNodeB）之间必须已经建立了物理的X2连接和信令关系。
- 核心网不变：通常情况下，这两个基站连接到的是同一个MME（移动性管理实体）和S-GW（服务网关）。如果MME或S-GW需要改变，就无法使用X2切换，而需要走更复杂的S1切换流程。
X2切换的详细流程
整个X2切换过程可以分为三个主要阶段：准备阶段、执行阶段和完成阶段。下面我们以一个用户从“源基站A”移动到“目标基站B”为例，详细分解这个流程。
第一阶段：切换准备 (Handover Preparation)
这个阶段的目标是，在手机还未离开源基站A时，目标基站B就已经为手机的到来做好了万全的准备。
- 测量与报告 (Measurement & Reporting)
- 源基站A指示：当您的手机连接在基站A时，基站A会通过
RRC Connection Reconfiguration消息，指示手机去测量周围邻近小区的信号强度，包括目标基站B的信号。测量的关键指标是RSRP（参考信号接收功率）和RSRQ（参考信号接收质量）。 - 手机测量：您的手机会遵从指示，持续测量并评估周围小区的信号。
- 触发事件：当手机发现“目标基站B的信号强度，已经显著优于当前基站A的信号”（例如，满足了网络预设的A3事件），手机就会向源基站A发送一条
Measurement Report（测量报告）消息。
- 源基站A指示：当您的手机连接在基站A时，基站A会通过
- 切换决策 (Handover Decision)
- 源基站A收到测量报告后，根据其内部的切换算法，判断出此时确实需要将手机切换到基站B。于是，切换决策做出。
- 切换请求 (Handover Request)
- 源基站A通过X2接口，向目标基站B发送一条
X2AP: HANDOVER REQUEST消息。 - 此消息包含了切换所需的“学生档案”，即UE上下文（UE Context），其中包括：
- UE的安全信息（密钥）。
- UE的无线能力。
- 需要为该UE建立的承载（数据通道）列表及其QoS要求。
- 源基站A通过X2接口，向目标基站B发送一条
- 资源预留 (Admission Control & Resource Allocation)
- 目标基站B收到请求后，会进行“接纳控制”。它会检查自己是否有足够的无线资源（如带宽、处理能力等）来接纳这个新来的手机。
- 如果资源充足，基站B会为手机预留好所有必要的资源，并生成一个切换指令。
- 切换请求确认 (Handover Request Acknowledge)
- 目标基站B通过X2接口，向源基站A回复一条
X2AP: HANDOVER REQUEST ACKNOWLEDGE消息。 - 这条消息里包含了打包好的
RRC Connection Reconfiguration消息，也就是准备发给手机的“切换命令”。
- 目标基站B通过X2接口，向源基站A回复一条
第二阶段：切换执行 (Handover Execution)
这是切换动作发生的瞬间，核心是让手机“脱离”旧基站，“接入”新基站。
- 下发切换命令 (Handover Command)
- 源基站A收到确认后，立即向手机下发这个包含了切换命令的
RRC Connection Reconfiguration消息。 - 这个命令告诉手机：“立即切换到目标基站B”，并提供了接入目标基站B所需的所有物理层信息（如小区ID、频率、随机接入前导码等）。
- 源基站A收到确认后，立即向手机下发这个包含了切换命令的
- 数据转发启动 (Data Forwarding)
- 在下发切换命令的同时，为了最大程度减少数据丢失，源基站A会把刚刚收到、但还没来得及发给手机的下行数据，通过X2接口的数据转发通道，直接转发给目标基站B。目标基站B会先把这些数据缓存起来。
- 手机脱离与同步 (Detach & Synchronization)
- 手机收到切换命令后，会立即断开与源基站A的连接。
- 然后，它会快速与目标基站B进行下行同步，并使用切换命令中指定的无竞争随机接入前导码，与基站B发起随机接入，告诉B“我来了”。这个过程非常快，因为无需竞争。
第三阶段：切换完成 (Handover Completion)
这个阶段是进行网络的路径更新和旧资源的释放，确保数据通路被平滑地切换到新的基站。
- 切换确认 (Handover Confirm)
- 当手机成功接入目标基站B后，会向基站B发送一条
RRC Connection Reconfiguration Complete消息，表示“我已成功切换到你这里”。
- 当手机成功接入目标基站B后，会向基站B发送一条
- 路径切换 (Path Switch)
- 核心步骤：此时，虽然手机已经连上了基站B，但核心网还不知道，它依然把数据发往源基站A。
- 目标基站B会向MME发送一条
S1AP: PATH SWITCH REQUEST消息，通知MME：“我已成为这个手机新的服务基站，请更新数据路径”。 - MME收到后，会通知S-GW更新用户平面的数据通道，将下行数据的终点从源基站A切换到目标基站B。
- S-GW完成切换后，会向MME回复确认，MME再向目标基站B回复
S1AP: PATH SWITCH REQUEST ACKNOWLEDGE。自此，下行数据通路被正式“扳道”到了基站B。
- 释放旧资源 (UE Context Release)
- 路径切换成功后，目标基站B会通过X2接口，向源基站A发送一条
X2AP: UE CONTEXT RELEASE消息。 - 这相当于告诉源基站A：“交接手续全部办完，你可以把这名学生（UE）的档案删除了”。源基站A收到后，会释放之前为该手机占用的所有无线资源。
- 路径切换成功后，目标基站B会通过X2接口，向源基站A发送一条
至此，一次平滑、快速的X2切换宣告完成。整个过程中，由于数据转发机制的存在，用户几乎感受不到任何业务中断，通话和数据传输得以连续进行。
断开过程
断开可以分为三种主要类型：
- 从“连接态”转换到“空闲态”：这是最常见的一种“断开”，并非真正的离线，而是为了省电和节省网络资源。
- 彻底分离网络（Detach）：这是用户主动发起的完全离网，例如关机或开启飞行模式。
- 意外断开（掉线）：由于信号丢失或无线环境恶化导致的非正常断开。
下面我们详细讲解这几种情况。
1. 从连接态到空闲态 (RRC Connection Release) - 最常见的“断开”
您在使用手机时，不可能每时每刻都在传输数据。当您停止刷视频、浏览网页后，手机没有必要一直保持着大功率的“火力全开”状态。为了节省手机电量和网络资源，网络会主动将手机从RRC连接态（RRC-Connected） 转换到RRC空闲态（RRC-Idle）。
这不算是真正的“下线”，更像是一种“挂起”或“待机”。
触发条件：
- 用户数据静默：网络侧（基站eNodeB）会启动一个“非活动计时器”（Inactivity Timer）。如果您在一段时间内（例如10秒，此时间由运营商配置）没有任何上行或下行数据传输，该计时器就会超时。
详细流程：
- 释放决策 (Release Decision)
- 基站的非活动计时器超时后，它会决定释放与该手机的RRC连接。
- 下发释放命令 (RRC Connection Release)
- 基站向手机发送一条
RRC Connection Release消息。这是一个明确的指令，通知手机：“你可以暂时去休息了”。 - 此消息中可能会包含一些“临别赠言”，比如重定向信息，告诉手机可以去哪个频率待机等。
- 基站向手机发送一条
- 手机进入空闲态 (UE enters RRC-Idle)
- 手机收到该命令后，会立即释放与基站之间的无线资源，关闭其主要的发射和接收电路，进入低功耗的空闲模式。
- 网络侧资源释放 (Network Resource Release)
- 基站会释放之前为该手机分配的所有无线资源（如物理信道）。
- 同时，基站会通知核心网的MME，释放该用户在基站与核心网之间的S1连接。
空闲态的特点：
- 省电：手机功耗极低。
- 网络仍知晓你的位置：手机虽然“挂起”，但它仍然在网络中注册。MME知道它在哪个跟踪区（Tracking Area）。手机会周期性地短暂唤醒，监听是否有给它的寻呼（Paging）消息（例如有微信消息或电话呼入），以及是否需要进行位置更新（如果移动到了新的跟踪区）。
- 可快速恢复：当有新数据要来时（例如收到微信），网络会通过寻呼找到手机，手机可以立即通过我们之前讲的“随机接入”过程，快速恢复到RRC连接态，这个过程比完整的“附着”要快得多。
2. 彻底分离网络 (Detach) - 真正的“下线”
当您关机、拔出SIM卡或开启飞行模式时，手机会执行一个彻底的“分离”流程，相当于从网络中“注销”自己的账户。
触发条件：
- 用户主动关机或开启飞行模式。
- 网络侧因管理需要（例如账户欠费）强制用户离网。
详细流程（以用户关机为例）：
- 分离请求 (Detach Request)
- 在手机的操作系统准备关机程序时，它会控制基带芯片向MME发送一条
Detach Request（分离请求）的NAS消息。 - 消息中会注明分离的原因，例如“Power Off”（关机）。
- 在手机的操作系统准备关机程序时，它会控制基带芯片向MME发送一条
- 删除承载与释放IP (Bearer Deletion & IP Release)
- MME收到请求后，开始拆除为该手机建立的整个数据通路。
- MME向S-GW和P-GW发送
Delete Session Request（删除会话请求）消息。 - P-GW会释放之前分配给该手机的IP地址，并断开与互联网的连接。
- S-GW会删除与该手机相关的所有承载信息。
- 删除用户上下文 (UE Context Deletion)
- 在核心网侧，MME会删除该手机的全部上下文信息（如安全密钥、位置信息等），并通知HSS（归属签约用户服务器）将该用户的状态更新为“已分离”（Deregistered）。
- 在手机侧，手机也会删除其持有的网络上下文信息（如GUTI、安全密钥等）。
- 分离接受 (Detach Accept)
- MME可以向手机回复一条
Detach Accept消息，确认分离过程完成。之后，手机就可以安心地完成关机了。
- MME可以向手机回复一条
完成这套流程后，手机在网络中就不再存在了。网络不会再追踪它的位置，也无法向它发送任何数据或电话，直到下一次开机重新进行完整的“附着”流程。
3. 意外断开 (掉线)
这种情况并非正常的流程，而是由于无线环境恶化导致的连接丢失。
触发条件：
- 移出覆盖区：开车进入隧道或地下车库，信号完全消失。
- 无线链路失败 (RLF)：信号质量瞬时变得极差（例如受到强烈干扰），导致手机与基站之间的通信连续出错，无法恢复。
处理机制：
- 当手机检测到无线链路严重恶化时，它会首先尝试“RRC连接重建”（RRC Connection Re-establishment），试图在当前小区或邻近小区上快速恢复连接。
- 如果多次尝试重建失败，手机会放弃努力，主动进入RRC空闲态。
- 在网络侧，由于长时间收不到手机的任何信号，相关的监视计时器会超时，网络最终也会判定连接丢失，并被动地清除为该手机保留的所有资源，过程类似于一次隐式的分离。
随机接入
随机接入，就是手机获得基站注意力的这个过程。它解决了“从0到1”的通信问题：即一个处于“静默”状态的手机，如何安全、高效地发送它的第一个上行信号。
为什么叫“随机”？
在一个基站覆盖的区域内（一个小区），可能有成百上千部手机。基站并不知道下一秒哪部手机会突然需要发送数据（比如您突然要拨打电话或点开一个App）。
- 资源是共享的：基站会广播一些“公共通道”（称为PRACH，物理随机接入信道），专门用于手机进行初次联系。
- 选择是随机的：当您的手机需要联系基站时，它会从这些公共通道中随机选择一个来发送一个特殊的“打招呼”信号。
- 存在碰撞可能：因为选择是随机的，所以有可能在同一时刻，两部或多部手机恰好选择了同一个公共通道发送信号，这就发生了“碰撞”。
所以，“随机”这个词是从基站的视角来看的，它不知道谁会在什么时候、使用哪个资源来“敲门”。整个过程的核心就是要设计一套机制，既能让手机成功“敲门”，又能解决可能发生的“碰撞”问题。
随机接入发生在什么时候？
随机接入是发起任何上行通信的“前置程序”，主要发生在以下几种情况：
- 初始接入：这是最常见的情况。当您开机、从飞行模式恢复、或从无信号区进入有信号区，手机需要建立RRC连接时，第一步就是随机接入。
- 上行数据到达：当您的手机处于连接状态但暂时没有上行数据传输（处于“上行失步”状态）时，如果您突然要发一条微信，手机需要通过随机接入来重新获得上行同步和发送资源。
- 切换（Handover）：当您从一个基站的覆盖范围移动到另一个基站时，手机需要快速与新的基站建立联系，这个过程也由随机接入发起。
- 无线链路失败后重建：通话或上网时突然掉线，手机会尝试通过随机接入来快速恢复连接。
随机接入的“四步握手”过程
随机接入过程非常经典，通常是一个严谨的四步流程，以确保通信能够成功建立：
第1步：Msg1 (前导码发送) - “我在这儿！”
- 动作：手机从基站广播的可用“前导码”（Preamble）集合中，随机挑选一个，然后通过公共的PRACH信道发送给基站。
- 目的：这个前导码本身不包含复杂信息，它就像一个短促而独特的敲门声。基站只要听到这个声音，就知道“有人需要联系我”。
第2步：Msg2 (随机接入响应) - “我听到你了，请讲！”
- 动作：基站检测到前导码后，会立即在下行共享信道上回复一个“随机接入响应”（Random Access Response, RAR）消息。
- 目的：这个响应消息至关重要，它包含了：
- 临时身份（TC-RNTI）：给这次“对话”一个临时ID。
- 上行授权（Uplink Grant）：给手机分配一小块专用的上行资源，授权它可以发送更具体的信息。
- 时间提前量（Timing Advance）：一个校准命令，让手机调整自己的发送时间，确保后续信号能和基站的接收节奏完美同步。
第3步：Msg3 (第一个正式消息) - “我是XXX，我想……”
- 动作：手机收到Msg2后，就使用其中指定的专用资源，发送它的第一个真正有意义的消息。这个消息通常就是我们之前提到的“RRC连接请求”（RRC Connection Request）。
- 目的：在这个消息里，手机会报上自己的“大名”（比如临时的S-TMSI或一个随机数），并说明来意（比如“我要建立信令连接”）。
第4步：Msg4 (竞争解决) - “确认是你，XXX！”
- 动作：基站收到Msg3后，发送一个“竞争解决”消息。
- 目的：这一步是为了解决“碰撞”问题。如果在第1步中有两部手机选了相同的前导码，它们会收到相同的Msg2，并都发送了Msg3。基站通过Msg4，明确地回复它收到的其中一个手机的身份ID。
- 看到自己ID的手机，就知道自己“竞争”成功，随机接入过程顺利完成。
- 没看到自己ID的另一部手机，就知道发生了碰撞且自己失败了，它会放弃这次通信，稍等片刻后从第1步重新开始。
随机接入是手机从“默默无闻”到获得基站“发言权”的全部过程。它是后续所有上行通信的基石，确保了在庞大而无序的移动网络中，每一次通信的开始都是井然有序的。
时序参数说明
TTI（传输时间间隔）：1ms
- 这是4G系统的基本时间单位
- 每个TTI内可以传输一个数据包
HARQ往返时间：8ms
- 发送数据到收到反馈的总时间
- 包括处理时间和传输时延
调度周期：1ms
- 基站每1ms进行一次资源调度决策
- 确保资源分配的实时性和公平性
信令流和数据流
4G网络架构与拓扑结构
整体网络架构
┌─────────────┐
│ 互联网 │
└──────┬──────┘
│
┌──────▼──────┐ ┌─────────────┐
│ P-GW │◄────►│ PCRF │
└──────┬──────┘ └─────────────┘
│
┌──────▼──────┐
│ S-GW │
└──────┬──────┘
│
┌──────▼──────┐ ┌─────────────┐
│ MME │◄────►│ HSS │
└──────┬──────┘ └─────────────┘
│
┌──────▼──────┐
│ eNodeB │
└──────┬──────┘
│
┌──▼──┐
│ UE │
└─────┘
核心网元功能详解
MME（移动管理实体）
主要功能：
- 移动性管理：位置更新、寻呼、切换控制
- 会话管理：承载建立、修改、删除
- 用户认证：AKA认证、安全密钥管理
- 网络接入控制：接入限制、负载控制
S-GW（服务网关）
主要功能：
- 用户面锚点：eNB间切换时的本地锚点
- 数据路由：在基站之间的数据路由
- 移动性支持：跨MME切换时的锚点
- 计费数据收集：用户面统计信息
P-GW（PDN网关）
主要功能：
- 外部网络连接：与PDN（互联网）的连接点
- IP地址分配：为用户分配IP地址
- 策略执行：QoS控制、计费规则执行
- 合法监听：支持监管要求
- 数据转发：将数据包转发到外部网络
HSS（归属签约用户服务器）
主要功能：
- 用户数据存储：签约信息、认证参数
- 认证中心功能：生成认证向量
- 位置信息管理：用户当前MME信息
- 服务授权：用户允许的服务类型
无线接入网架构
eNodeB功能架构
┌─────────────────────────────┐
│ eNodeB │
├─────────────────────────────┤
│ RRC连接管理 │
├─────────────────────────────┤
│ 无线承载控制 │
├─────────────────────────────┤
│ 无线准入控制 │
├─────────────────────────────┤
│ 移动性管理 │
├─────────────────────────────┤
│ 动态资源分配 │
├─────────────────────────────┤
│ 调度和干扰管理 │
└─────────────────────────────┘
小区结构与覆盖
宏蜂窝网络：
- 小区半径：1-30km
- 发射功率：20-46dBm
- 天线高度：15-50m
- 覆盖类型：广域覆盖
小蜂窝网络：
- 微蜂窝：半径200m-2km
- 皮蜂窝：半径50m-200m
- 飞蜂窝：半径10m-50m
- 应用场景：热点覆盖、容量补充
协议栈架构
控制面协议栈：
NAS │ NAS
────────────────────
RRC │ RRC
────────────────────
PDCP │ PDCP
────────────────────
RLC │ RLC
────────────────────
MAC │ MAC
────────────────────
PHY │ PHY
────────────────────
UE │ eNB
用户面协议栈：
APP │ │ APP
────────────────────────────
IP │ │ IP
────────────────────────────
PDCP │ PDCP │ GTP-U
────────────────────────────
RLC │ RLC │ UDP
────────────────────────────
MAC │ MAC │ IP
────────────────────────────
PHY │ PHY │ L2/L1
────────────────────────────
UE │ eNB │ S-GW
通信协议栈对比：4G vs WiFi vs 以太网
为什么要对比这三种技术？
当你问”PDCP、RLC、MAC这几层对于WiFi也有吗？”时，实际上是在思考一个很重要的问题：不同的通信技术为什么会有不同的协议栈设计？
让我们通过对比来理解这个问题。
三种协议栈结构
4G LTE协议栈（最复杂）
┌─────────────┐
│ 应用层 │ ← 微信、浏览器、视频APP等
├─────────────┤
│ IP层 │ ← IPv4/IPv6网络层
├─────────────┤
│ PDCP │ ← 数据压缩、加密、重排序
├─────────────┤
│ RLC │ ← 数据分段、ARQ重传
├─────────────┤
│ MAC │ ← 资源调度、HARQ快速重传
├─────────────┤
│ PHY │ ← OFDMA调制、无线电波传输
└─────────────┘
WiFi协议栈（中等复杂）
┌─────────────┐
│ 应用层 │ ← 微信、浏览器、视频APP等
├─────────────┤
│ IP层 │ ← IPv4/IPv6网络层
├─────────────┤
│ LLC │ ← 逻辑链路控制
├─────────────┤
│ MAC │ ← CSMA/CA竞争、ARQ重传
├─────────────┤
│ PHY │ ← OFDM调制、无线电波传输
└─────────────┘
以太网协议栈（最简单）
┌─────────────┐
│ 应用层 │ ← 微信、浏览器、视频APP等
├─────────────┤
│ IP层 │ ← IPv4/IPv6网络层
├─────────────┤
│ MAC │ ← 交换机转发、冲突检测
├─────────────┤
│ PHY │ ← 电信号编码、网线传输
└─────────────┘
为什么会有这种差异？
设计目标决定复杂度
4G LTE - 运营商级移动通信
- 目标：全球漫游、高速移动、严格QoS
- 挑战：无线环境恶劣、用户快速移动、需要精确计费
- 解决方案：多层精细化处理，每层专门解决特定问题
WiFi - 局域网便民通信
- 目标：易用性、成本控制、室内覆盖
- 挑战：多设备共享、简化配置、降低成本
- 解决方案：适度复杂，功能集成在较少的层中
以太网 - 固定高性能通信
- 目标：高速稳定、低延迟、高可靠
- 挑战：有线连接相对简单，主要是速度和稳定性
- 解决方案：最简化设计，依赖上层协议处理复杂功能
传输环境影响设计
| 环境特点 | 4G | WiFi | 以太网 |
|---|---|---|---|
| 传输介质 | 无线电波 | 无线电波 | 电缆 |
| 信号衰减 | 严重 | 中等 | 很小 |
| 干扰程度 | 高 | 中等 | 很低 |
| 移动性 | 高速移动 | 低速移动 | 无移动 |
| 覆盖距离 | 几十公里 | 几十米 | 100米 |
传输环境越恶劣，协议栈越复杂
各层的具体作用解析
PDCP层（仅4G有）
为什么4G需要而WiFi不需要？
4G场景：
用户在高铁上看视频 → 快速切换基站 → 数据包可能乱序到达
需要PDCP层重新排序，保证视频流畅
WiFi场景：
用户在家里看视频 → 基本不切换AP → 数据包顺序相对稳定
不需要专门的重排序层
PDCP层具体作用：
- 数据压缩：节省无线带宽（WiFi带宽充足，不需要）
- 加密保护：运营商级安全要求（WiFi在MAC层简单加密）
- 重排序：快速移动导致的乱序处理（WiFi移动性低）
RLC层（仅4G有）
为什么4G需要专门的重传层？
4G的挑战：
- 用户移动：信号时好时坏
- 距离远：传输延迟大
- 干扰多：错误率高
解决方案：
RLC层专门做可靠重传，配合MAC层的快速重传(HARQ)
双重保障确保数据可靠传输
RLC层vs WiFi MAC层重传：
- RLC重传：慢但彻底，确保100%可靠
- WiFi重传：相对简单，适合室内稳定环境
MAC层功能对比
4G MAC层做什么：
- 资源调度：eNB统一分配上下行时频资源给所有用户
- HARQ管理：处理8ms快速重传，每个传输块都有ACK/NACK反馈
- QoS控制：根据承载类型分配不同优先级和带宽保证
- 功率控制：精确控制UE发射功率，减少干扰
- 用户管理：维护每个用户的连接状态和缓冲区信息
WiFi MAC层做什么：
- 信道竞争：使用CSMA/CA机制，设备自主竞争信道使用权
- 冲突避免：通过载波监听和随机退避避免数据包冲突
- 帧重传：检测到传输失败时自动重传数据帧
- 帧聚合：将多个小帧合并成大帧，提高传输效率
- QoS支持：通过不同接入类别(AC)提供基本的服务质量保证
以太网MAC层做什么：
- 地址学习：交换机学习并记录每个端口连接的MAC地址
- 帧转发：根据目标MAC地址查表转发数据帧
- 冲突检测：早期共享式以太网检测并处理数据包冲突
- 流控制：支持暂停帧(Pause Frame)进行流量控制
- VLAN标记：支持虚拟局域网标记和处理
实际通信过程对比
发送一个微信消息的过程
4G方式：
微信APP → IP层打包 → PDCP加密压缩 → RLC分段
→ MAC调度排队 → PHY无线发射 → 基站
处理层数：6层
特点：安全可靠，适合移动场景
WiFi方式：
微信APP → IP层打包 → LLC控制 → MAC竞争发送
→ PHY无线发射 → 路由器
处理层数：5层
特点：简单快速，适合室内固定场景
有线网络方式：
微信APP → IP层打包 → MAC交换转发 → PHY电信号 → 交换机
处理层数：4层
特点：最快最稳定，但需要插网线
选择哪种技术？
根据场景选择
需要移动 + 广域覆盖 → 选择4G
- 开车导航、户外直播、高铁上网
需要移动 + 室内使用 → 选择WiFi
- 家里上网、办公室工作、咖啡厅
需要最高性能 + 固定位置 → 选择有线
- 游戏电竞、服务器机房、工业控制
协同使用
现实中，三种技术经常配合使用：
完整的网络路径：
你的手机(4G) → 基站 → 核心网 → 互联网骨干(有线)
→ 家庭路由器(有线接入) → WiFi → 你的笔记本
每一段都用最适合的技术！
相关厂商与产品
主要芯片厂商
- 移远：4G模组解决方案
- 高通：骁龙系列4G芯片
- 华为海思：麒麟系列4G芯片
- 联发科：MT系列4G芯片
设备厂商
- 华为：4G基站和核心网设备
- 爱立信：端到端4G解决方案
- 诺基亚：4G网络基础设施
- 中兴：4G系统设备
一些疑问
为什么4g有RLC和MAC层两个重传机制?
