UML类图
类图 (Class Diagram)
类图是UML中最基本也是最重要的一种图，它描述了系统的静态结构，展示了系统中的类、类的属性、方法以及类与类之间的关系。
核心概念
- 类 (Class)：对一组具有相同属性和行为的对象的抽象。
- 属性 (Attribute)：类的特征或数据。
- 方法 (Method/Operation)：类的行为或操作。
- 关系 (Relationship)：类之间的联系，主要有关联、聚合、组合、依赖和继承。
类的表示方法
一个标准的类表示包含以下部分：
+-------------------+
| ClassName | <- 类名（必须，通常使用首字母大写）
+-------------------+
| - attribute1: Type| <- 属性（可选，包含可见性、名称、类型）
| + attribute2: Type|
+-------------------+
| + method1(): Type | <- 方法（可选，包含可见性、名称、参数、返回类型）
| - method2(): void |
+-------------------+
可见性修饰符的含义：
+表示public（公有）-表示private（私有）#表示protected（受保护）~表示package（包级别）
关系详解

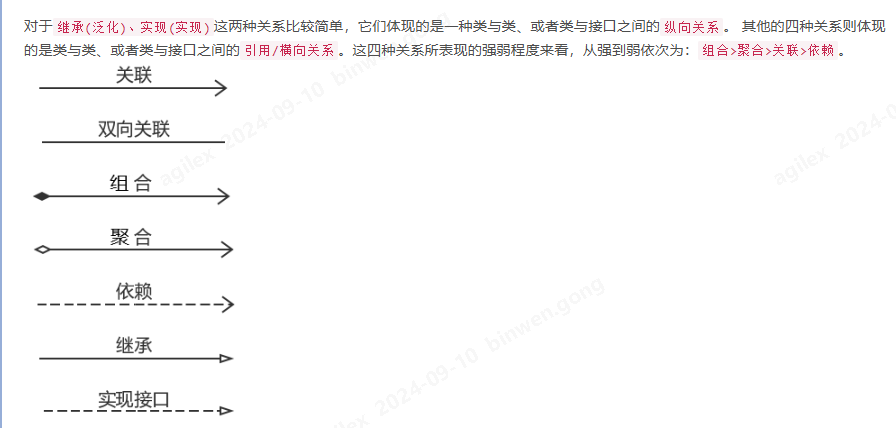

| 关系类型 | 描述 | 箭头样式 |
|---|---|---|
| 继承 (Inheritance) | 一个类（子类）继承另一个类（父类）的功能。 | 带空心三角的实线，指向父类 |
| 实现 (Realization) | 一个类实现一个接口。 | 带空心三角的虚线，指向接口 |
| 关联 (Association) | 类之间的一种结构化关系。 | 普通实线箭头或无箭头 |
| 聚合 (Aggregation) | has-a关系，表示整体与部分的关系，部分可以独立于整体存在。 |
带空心菱形的实线，菱形指向整体 |
| 组合 (Composition) | contains-a关系，更强的聚合，部分不能独立于整体存在。 |
带实心菱形的实线，菱形指向整体 |
| 依赖 (Dependency) | 一个类的变化会影响另一个类。 | 带箭头的虚线，指向被依赖的类 |
UML类图中的六种关系详解
-
继承 (Inheritance) - “is-a” 关系
- 概念：子类继承父类的所有属性和方法，表示”是一个”的关系。
- 特点：
- 子类可以重写父类的方法
- 子类可以添加自己特有的属性和方法
- 体现了面向对象的多态性
- 例子：狗是动物，猫是动物
-
实现 (Realization) - “can-do” 关系
- 概念：类实现接口中定义的方法，表示”能够做什么”的关系。
- 特点：
- 接口只定义方法签名，不包含实现
- 一个类可以实现多个接口
- 实现类必须提供接口中所有方法的具体实现
- 例子：鸟类实现飞行接口，鱼类实现游泳接口
-
关联 (Association) - “uses-a” 关系
- 概念：表示两个类之间的结构化关系，通常是长期的、稳定的关系。
- 特点：
- 可以是单向或双向的
- 可以有多重性（1对1，1对多，多对多）
- 对象之间相互独立存在
- 例子：学生和课程的关系，一个学生可以选修多门课程
-
聚合 (Aggregation) - “has-a” 关系
- 概念：表示整体与部分的关系，但部分可以独立于整体存在。
- 特点：
- 是一种较弱的拥有关系
- 部分对象可以被多个整体对象共享
- 整体消失时，部分仍然可以存在
- 例子：部门和员工的关系，员工可以转到其他部门
-
组合 (Composition) - “contains-a” 关系
- 概念：表示强烈的整体与部分关系，部分不能独立于整体存在。
- 特点：
- 是一种强的拥有关系
- 整体负责部分的创建和销毁
- 整体消失时，部分也必须消失
- 例子：房子和房间的关系，房子被拆除时房间也不存在了
-
依赖 (Dependency) - “uses” 关系
- 概念：表示一个类的变化会影响另一个类，通常是临时性的关系。
- 特点：
- 通常出现在方法参数、局部变量或方法调用中
- 是最弱的关系
- 通常是临时性的使用关系
- 例子：汽车依赖汽油，但汽油不属于汽车的一部分
用例
classDiagram
%% 定义接口
class Controllable {
<<interface>>
+turnOn()
+turnOff()
+getStatus() boolean
}
class Flyable {
<<interface>>
+fly()
+land()
}
%% 定义抽象类
class Device {
<<abstract>>
#deviceId: String
#isOn: boolean
+Device(id: String)
+getId() String
+abstract operate()
}
%% 具体设备类
class SmartLight {
-brightness: int
-color: String
+SmartLight(id: String)
+setBrightness(level: int)
+setColor(color: String)
+operate()
+turnOn()
+turnOff()
+getStatus() boolean
}
class SmartTV {
-channel: int
-volume: int
+SmartTV(id: String)
+changeChannel(ch: int)
+setVolume(vol: int)
+operate()
+turnOn()
+turnOff()
+getStatus() boolean
}
class SecurityCamera {
-isRecording: boolean
-resolution: String
+SecurityCamera(id: String)
+startRecording()
+stopRecording()
+operate()
+turnOn()
+turnOff()
+getStatus() boolean
}
class Drone {
-altitude: double
-battery: int
+Drone(id: String)
+takeOff()
+operate()
+fly()
+land()
+turnOn()
+turnOff()
+getStatus() boolean
}
%% 房间类
class Room {
-roomName: String
-area: double
+Room(name: String)
+addDevice(device: Device)
+removeDevice(device: Device)
+getName() String
}
%% 房子类
class House {
-address: String
-owner: String
+House(addr: String)
+addRoom(room: Room)
+getRoom(name: String) Room
+getAllDevices() List~Device~
}
%% 智能家居控制系统
class SmartHomeController {
-connectedDevices: List~Device~
+SmartHomeController()
+addDevice(device: Device)
+controlDevice(deviceId: String)
+executeScene(scene: Scene)
+sendNotification(msg: String)
}
%% 场景类
class Scene {
-sceneName: String
-deviceSettings: Map
+Scene(name: String)
+addDeviceSetting(deviceId: String, setting: String)
+execute()
}
%% 用户类
class User {
-userId: String
-name: String
-email: String
+User(id: String, name: String)
+controlHome(controller: SmartHomeController)
+createScene(name: String) Scene
}
%% 通知服务类
class NotificationService {
+sendEmail(email: String, message: String)
+sendSMS(phone: String, message: String)
+sendPushNotification(userId: String, message: String)
}
%% 关系定义
%% 继承关系 (Inheritance)
Device <|-- SmartLight : 继承
Device <|-- SmartTV : 继承
Device <|-- SecurityCamera : 继承
Device <|-- Drone : 继承
%% 实现关系 (Realization)
SmartLight ..|> Controllable : 实现
SmartTV ..|> Controllable : 实现
SecurityCamera ..|> Controllable : 实现
Drone ..|> Controllable : 实现
Drone ..|> Flyable : 实现
%% 组合关系 (Composition) - 强拥有关系
House *-- Room : 组合
Room *-- Device : 组合
%% 聚合关系 (Aggregation) - 弱拥有关系
SmartHomeController o-- Device : 聚合
Scene o-- Device : 聚合
%% 关联关系 (Association)
User --> SmartHomeController : 关联
User --> Scene : 创建
SmartHomeController --> Scene : 管理
%% 依赖关系 (Dependency)
SmartHomeController ..> NotificationService : 依赖
Scene ..> Device : 依赖
User ..> NotificationService : 依赖
这个语法我觉得只要能跑起来就行，变量类型怎么放看自己的语言就行了。习惯看的才快。
关系解释说明
在这个智能家居系统的例子中：
- 继承关系：SmartLight、SmartTV、SecurityCamera、Drone 都继承自抽象类 Device，获得了设备的基本属性和方法。
- 实现关系：所有具体设备类都实现了 Controllable 接口，提供开关和状态查询功能；Drone 还实现了 Flyable 接口。
- 组合关系：
- House 组合 Room：房子被拆除时，房间也不存在
- Room 组合 Device：房间被移除时，其中的设备配置也消失
- 聚合关系：
- SmartHomeController 聚合 Device：控制器管理设备，但设备可以独立存在
- Scene 聚合 Device：场景包含设备设置，但设备本身独立存在
- 关联关系：
- User 与 SmartHomeController 有稳定的使用关系
- User 可以创建和管理 Scene
- 依赖关系：
- SmartHomeController 依赖 NotificationService 发送通知
- Scene 在执行时依赖具体的 Device
- User 在某些操作中可能依赖 NotificationService
类图设计的最佳实践
在设计类图时，我们需要注意几个重要原则。首先是适当的抽象层次，不要在类图中包含过多的实现细节，重点关注类的职责和关系。其次是保持简洁性，避免在一个图中包含太多类，必要时可以分解为多个相关的类图。最后要确保关系的准确性，仔细考虑类之间的关系类型，选择最合适的关系表示方法。
